Hidraulična kočnica direktnog-kočnica je normalno otvoren, hidraulički pokretan uređaj dizajniran za teške-industrijske mašine. Koristeći disk opruge visoke čvrstoće za automatsko resetiranje i direktno hidraulično aktiviranje, kočnica pruža pouzdanu silu stezanja i dosljedne performanse držanja.
Ključne prednosti
Hidraulični dizajn direktno{0}}Hidraulično ulje direktno pokreće klip za brzu reakciju i konstantnu silu kočenja.
Automatska kompenzacija habanja:Frikcione ploče se automatski-podešavaju tokom rada, drastično smanjujući planirane troškove održavanja.
Fleksibilna B2B integracija:Dostupan u više modularnih konfiguracija sa podesivim odstojnicima za neprimetno prilagođavanje diskova debljine 15 mm i 30 mm.
Hidraulična kočnica s direktnim{0}}djelovanjemKočnice serije ADH60, ADH90 i ADH120 – primjenjiva debljina kočionog diska: 15 mm ili 30 mm.
Tehnički podaci
| Model | ADH60 | ADH90 | ADH120 |
| Radni pritisak (bar) | 50 | 50 | 50 |
| sila kočenja (N) | F=(P-2.5)×156 | F=(P-2.5)×300 | F=(P-2.5)×471 |
| Zapremina cilindra za ulje (cm³) | 26 | 35 | 54.9 |
| Težina (kg) | 11 | 23 | 45 |
Tabela okvirnih dimenzija
| Model | A | B | C | D | d | E | F | G | L | H | M | N |
| ADH60 | 45 | 72 | 137 | 40 | 25 | 156 | 33 | 60 | 241 | 190 | 50 | 56 |
| ADH90 | 65 | 80 | 180 | 50 | 30 | 205 | 50 | 90 | 285 | 222 | 61 | 56 |
| ADH120 | 80 | 103 | 238 | 58 | 35 | 284 | 68 | 120 | 375 | 245 | 73 | 58 |

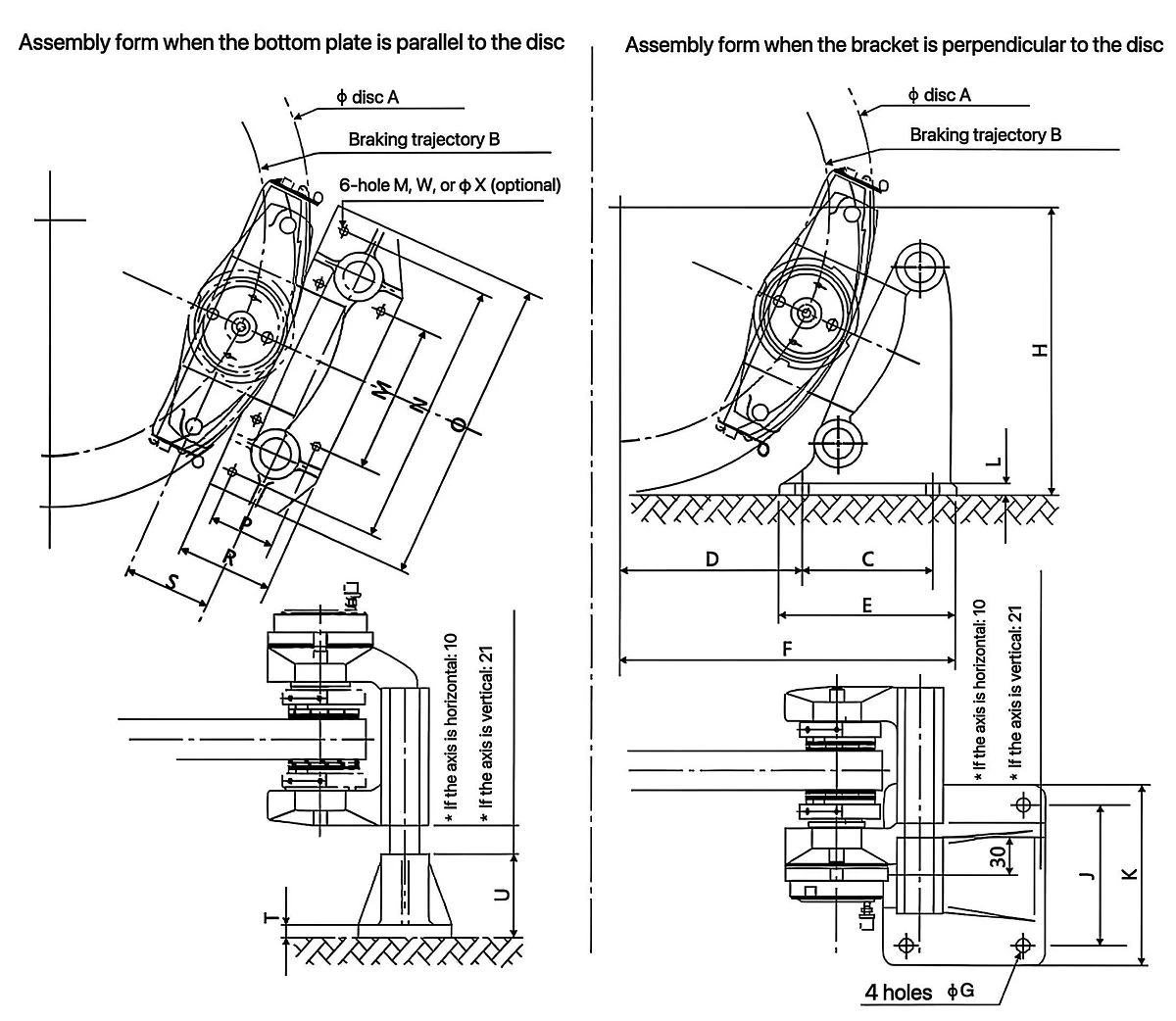

Kočnice serije ADH60, ADH90 i ADH120 – primjenjiva debljina kočionog diska: 15 mm ili 30 mm
Tabela okvirnih dimenzija
| Kočnice | A | B | C | D | E | F | G | H | J | K | L | M | N | O | P | R | S | T | U | W | X |
| ADH60 | 315 | 117 | 90 | 135 | 130 | 245 | 12 | 160 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 |
| 355 | 138 | 95 | 145 | 135 | 260 | 12 | 180 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 | |
| 395 | 156 | 105 | 150 | 145 | 275 | 12 | 200 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 | |
| 445 | 183 | 115 | 160 | 155 | 295 | 12 | 225 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 | |
| ADH90 | 495 | 190 | 145 | 165 | 195 | 335 | 14 | 250 | 120 | 150 | 15 | 160 | 270 | 300 | 66 | 96 | 80 | 12 | 70 | 10 | 11 |
| 550 | 220 | 155 | 180 | 205 | 360 | 14 | 280 | 120 | 150 | 15 | 160 | 270 | 300 | 66 | 96 | 80 | 12 | 70 | 10 | 11 | |
| 625 | 255 | 170 | 190 | 220 | 385 | 14 | 315 | 120 | 150 | 15 | 160 | 270 | 300 | 66 | 96 | 80 | 12 | 70 | 10 | 11 | |
| ADH120 | 705 | 278 | 210 | 230 | 270 | 470 | 16 | 355 | 140 | 175 | 20 | 200 | 370 | 400 | 70 | 100 | 103 | 15 | 85 | 12 | 13 |
| 795 | 322 | 230 | 250 | 290 | 510 | 16 | 400 | 140 | 175 | 20 | 200 | 370 | 400 | 70 | 100 | 103 | 15 | 85 | 12 | 13 |
Hidraulična kočnica direktnog-kočnice – primijenjeni vanjski pritisak

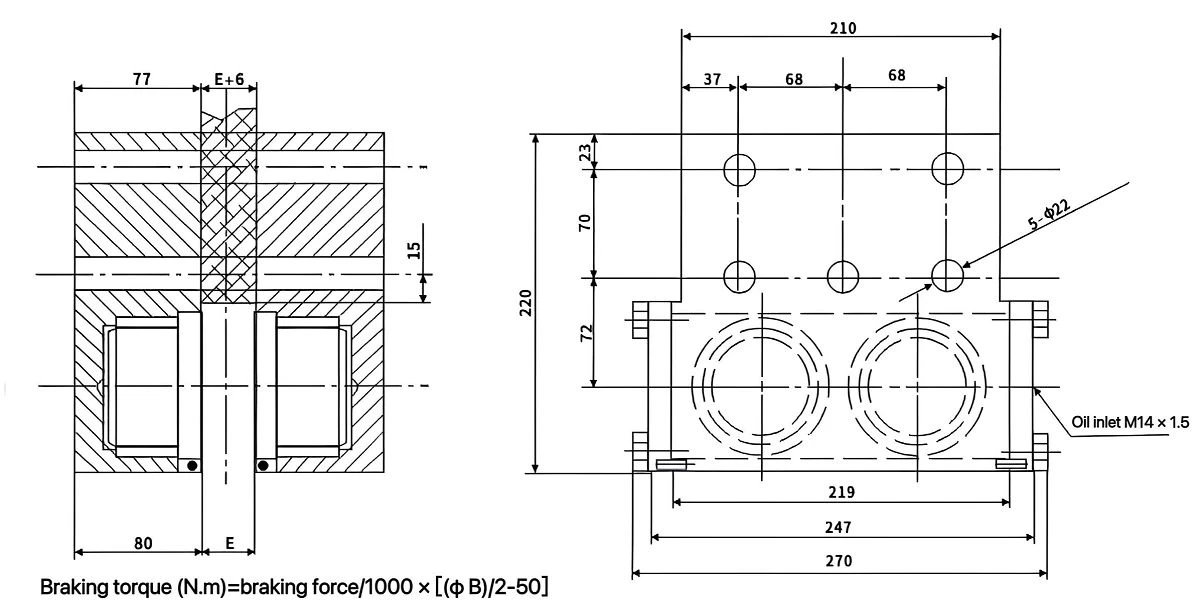

DADH75 Hidraulična kočnica s direktnim{1}}djelovanjem
| Sila kočenja | 671×pritisak (pritisakManje ili jednako200bar)N |
| Jedinica za pritisak | bar |
| Prečnik kočionog diska Φ B | mm |
| Pogodno za prečnik diska | Veće ili jednakoΦ700 (mm) |
| Težina | 54 (kg) |

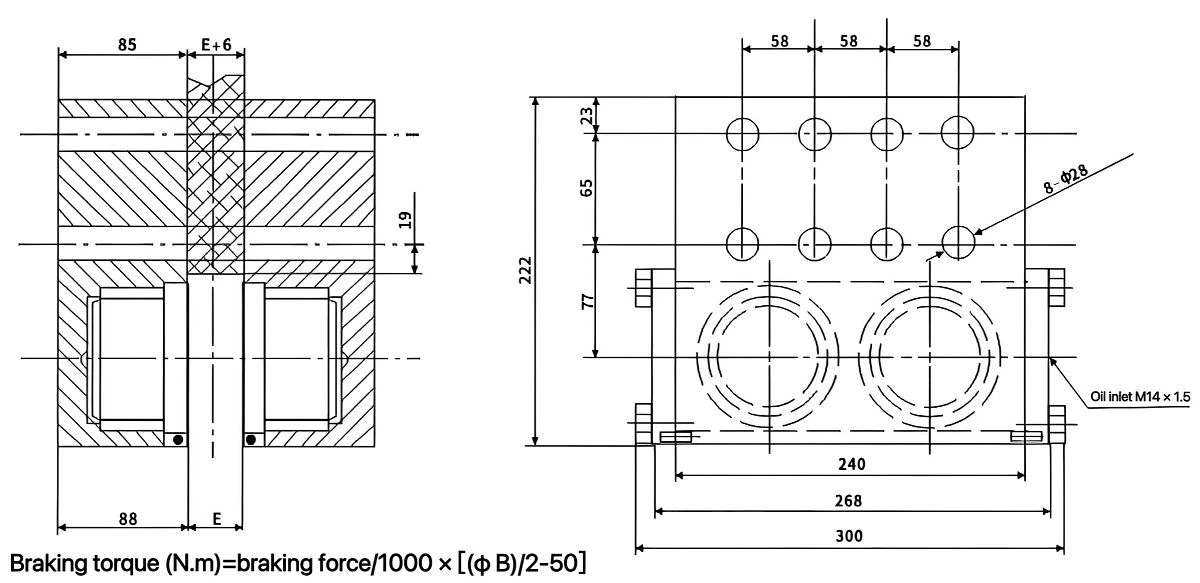

DADH80 Hidraulična kočnica s direktnim{1}}djelovanjem
| Sila kočenja | 746×pritisak (pritisakManje ili jednako200bar)N |
| Jedinica za pritisak | bar |
| Prečnik kočionog diska Φ B | mm |
| Pogodno za prečnik diska | Veće ili jednakoΦ700 (mm) |
| Težina | 58 (kg) |
DADH90 Hidraulična kočnica s direktnim{1}}djelovanjem
| Sila kočenja | 967×pritisak (pritisakManje ili jednako200bar)N |
| Jedinica za pritisak | bar |
| Prečnik kočionog diska Φ B | mm |
| Pogodno za prečnik diska | Veće ili jednakoΦ900 (mm) |
| Težina |

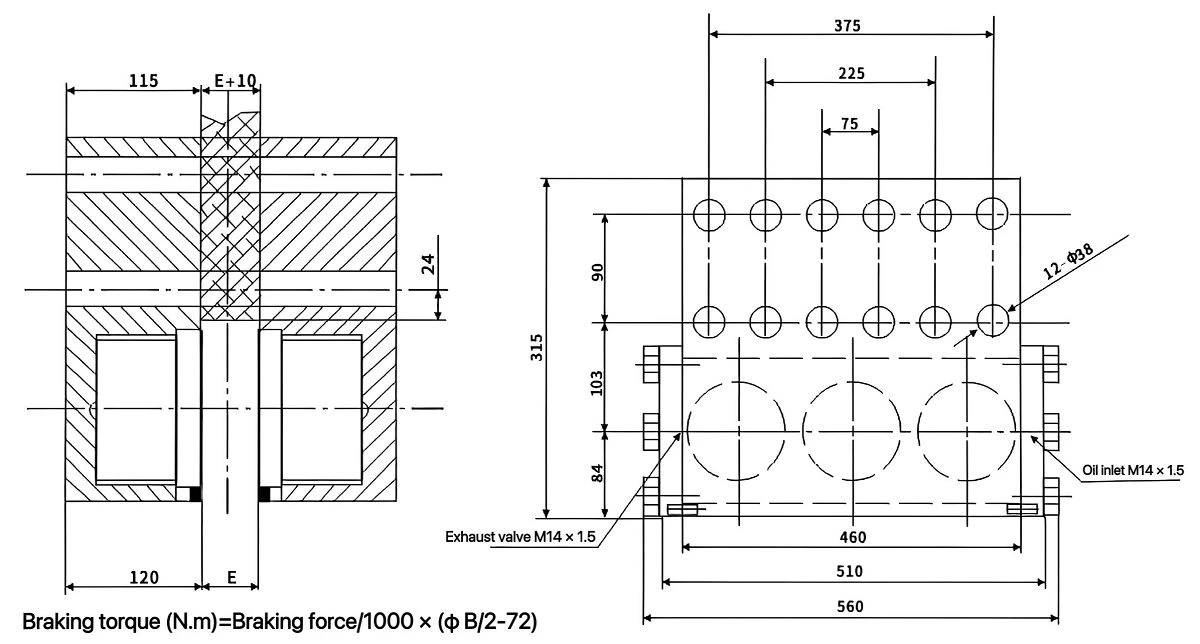

DADH120 Hidraulična kočnica s direktnim{1}}djelovanjem
| Sila kočenja | 2579×pritisak (pritisakManje ili jednako200bar)N |
| Jedinica za pritisak | bar |
| Prečnik kočionog diska Φ B | mm |
| Pogodno za prečnik diska | Veće ili jednakoΦ1800 (mm) |
| Težina |
Target Applications
Naše hidraulične kočnice s direktnim{0}}djelovanjem imaju povjerenje širom svijeta u teškim industrijama koje zahtijevaju beskompromisnu sigurnost i snagu{1}}održavanja:
Energija vjetra:Pogodno za sisteme skretanja vjetroturbina i aplikacije za zaključavanje rotora koje zahtijevaju pouzdanu silu držanja.
Rukovanje materijalom i rudarstvo:Bez-sigurno držanje za kosih kopnenih transportera, slagača-pretovarivača i-teških dizalica.
Lučke mašine:Olujne parkirne kočnice, dizalice i kočnice za slučaj opasnosti za kontejnerske dizalice i utovarivače.
Metalurgija i teški pogoni:Čeljusti za hitne slučajeve za valjaonice čelika i industrijske pogonske vodove tokom nestanka struje.
Zašto odabrati nas?
OEM/ODM mogućnosti:Potpuno prilagodljive montažne dimenzije i prilagođene konfiguracije sile kočenja koje odgovaraju vašim starim sistemima.
Certificirani kvalitet:Proizvedeno prema ISO9001:2015 sistemima upravljanja kvalitetom. Sve jedinice se podvrgavaju 100% testovima curenja pod pritiskom prije isporuke.
Globalna usklađenost:Dostupan sa CE, ATEX (Explosion-Proof) i ABS (American Bureau of Shipping) certifikatima za ispunjavanje strogih regionalnih regulatornih ili morskih projekata.
FAQ
P: Kako da izračunam silu kočenja ako sistemski pritisak varira?
O: Koristite gornje formule. Za ADH seriju, odbitak od 2,5-bara uzima u obzir prevazilaženje unutrašnjih povratnih opruga. Preporučujemo dodavanje ventila za regulaciju pritiska za stabilizaciju izlaznog momenta.
P: Kada treba zamijeniti frikcione pločice?
O: Dok mehanička automatska kompenzacija održava konstantan zračni razmak tokom trošenja jastučića, jastučići se moraju zamijeniti ručno nakon što se istroše do integrirane granice habanja.
P: Može li jedna ADH jedinica stati na diskove od 15 mm i 30 mm?
O: Unutrašnji cilindri su identični, ali su potrebne specifične konfiguracije odstojnika. Molimo navedite debljinu diska prilikom naručivanja kako bismo mogli unaprijed-konfigurirati jedinicu.
P: Da li pružate CAD modele i prilagođenu montažu?
O: Da. 2D/3D STEP fajlovi su dostupni za inženjersku integraciju. Nudimo i prilagođene nosače za montažu koji odgovaraju starim retrofitima.
