Ključne karakteristike performansi
Integrirana struktura smanjuje odstupanje instalacije
Baza kočnice, tačke okretanja i interfejsi za montažu aktuatora su mašinski obrađeni i sastavljeni kao jedna cjelina kako bi se smanjio-rad na poravnanju na licu mjesta i održala dosljedna geometrija kočnice nakon instalacije.
Stabilan izlazni moment u ponovljenim ciklusima
Put prijenosa sile je skraćen između aktuatora i kočionih papučica kako bi se smanjio gubitak veze i održao ponovljiv učinak kočenja tokom čestog rada.
Uniformna kontaktna distribucija bubnja
Kočione papuče su mašinski obrađene da odgovaraju profilu bubnja i sastavljene sa sinhronizovanom kontrolom kretanja kako bi se poboljšala efektivna kontaktna površina tokom zahvata.
Smanjeno vrijeme zastoja u održavanju
Modularni raspored papuče i aktuatora omogućava zamjenu komponenti koje se troše bez uklanjanja kompletnog tijela kočnice iz opreme.
Proizvodnja i kontrola kvaliteta
| Komponenta | Kontrola procesa | Podaci o verifikaciji |
| Brake Frame | Zavarena konstrukcija sa rasterećenjem | Ravnost Manja ili jednaka 0,30 mm |
| Pivot Assembly | Precizno bušenje nakon zavarivanja | Koaksijalnost Manja ili jednaka 0,08 mm |
| Kočione papuče | Lučna obrada do geometrije bubnja | Tolerancija radijusa ±0,20 mm |
| Pokret ruke | Podešavanje sinhronizacije sklopa | Odstupanje otvaranja Manje ili jednako 0,50 mm |
| Final Assembly | Kalibracija kočione sile i hoda | Zapisnik o funkcionalnom pregledu |
Opcione konfiguracije
| Kategorija | Dostupne opcije |
| Aktiviranje | Elektro-hidraulični / hidraulični / pneumatski |
| Release Control | Standardno / odgođeno oslobađanje |
| Frikcioni materijal | Polu{0}}metalna/ne-azbestna/teška{2}}obloga |
| Monitoring | Granični prekidač / Detekcija istrošenosti |
| Završna obrada | Standardna boja / Offshore premaz |
| Montaža | Nosač / Custom interfejs |

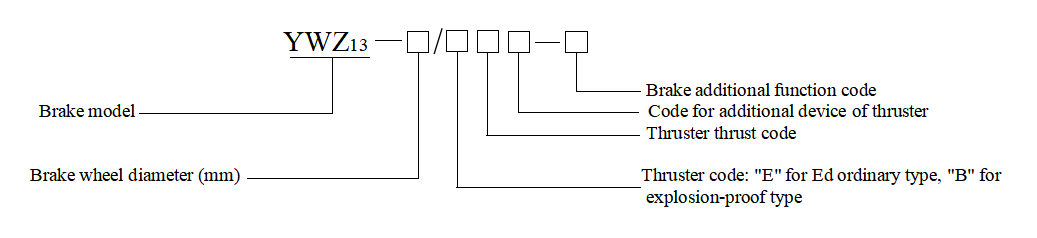

Model Značenje
| Tabela dodatnih funkcija kočnice | |
| Dodatni kod funkcije | Tablica dodatnih funkcija |
| M | Automatski kompenzacijski uređaj za trošenje jastučića |
| K1 | Otvorite (gore) prekidač za vožnju na ekranu |
| K2 | Prekidač za zatvaranje (spuštanje) prikaza |
| K3 | Prekidač za prikaz ograničenja istrošenosti jastučića |
| S1 | Lijevi ručni uređaj |
| S2 | Desni ručni uređaj |

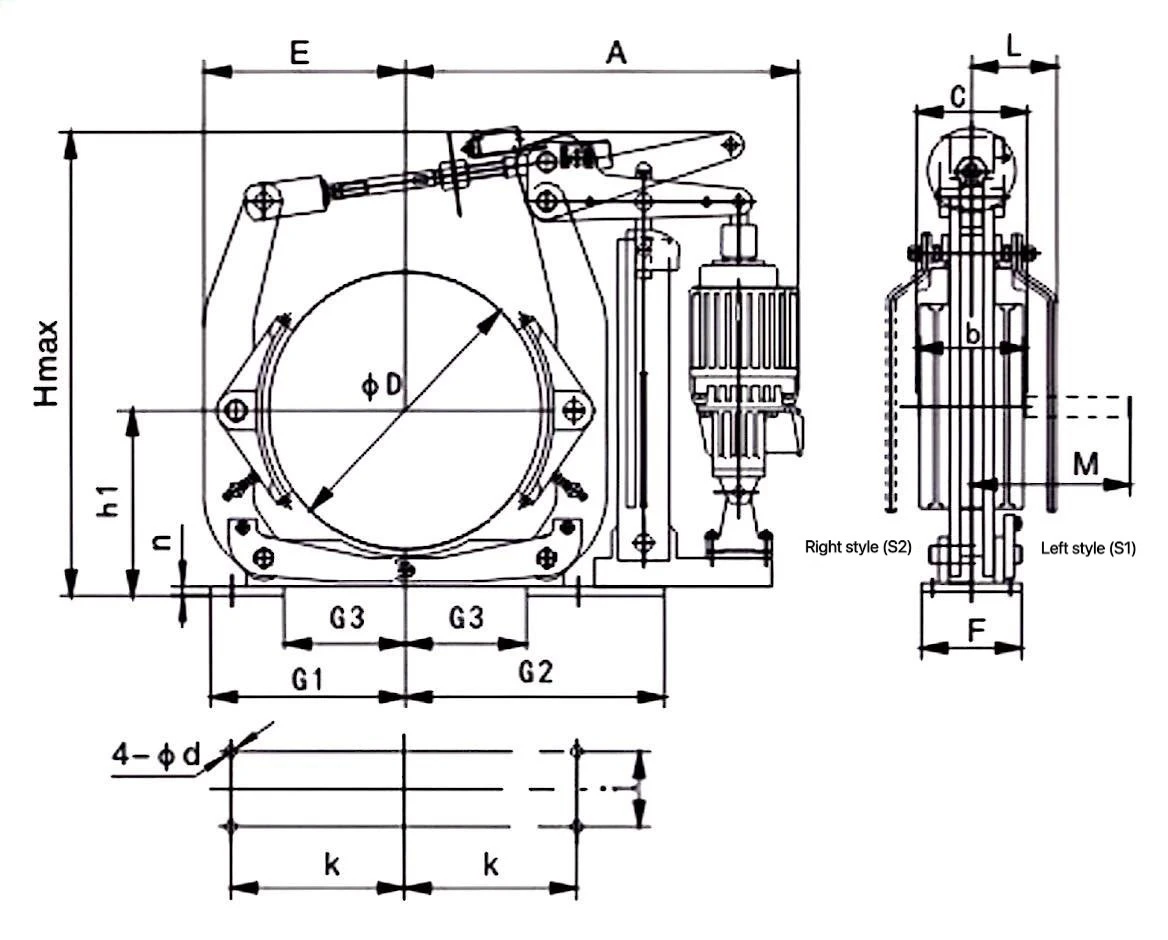

Tehnički parametri i vanjske dimenzije
| Model | Kočioni moment (Nm) | Udaljenost povlačenja | A | b | C | D | d | E | F | G1 | G2 | G3 | Hmax | h1 | i | K | L | M | n | Težina (Kg) | |
| Kočnice | Odgovarajući potisnici | ||||||||||||||||||||
| YWZ13-200/E23 | Ed23/5 | 100-200 | 0.7 | 470 | 90 | 160 | 200 | 17 | 175 | 100 | 210 | 265 | 75 | 510 | 170 | 60 | 175 (190) | 150 | 140 | 8 | 32 |
| YWZ13-200/E30 | Ed30/5 | 140-315 | 43 | ||||||||||||||||||
| YWZ13-300/E30 | Ed30/5 | 250-400 | 0.8 | 590 | 140 | 160 | 300 | 22 | 255 | 130 | 295 | 330 | 135 | 605 | 240 | 80 | 250 (270) | 170 | 180 | 12 | 65 |
| YWZ13-300/E50 | Ed50/6 | 400-630 | 630 | 190 | 80 | ||||||||||||||||
| YWZ13-300/E80 | Ed80/6 | 630-1000 | 92 | ||||||||||||||||||
| YWZ13-400/E50 | Ed50/6 | 400-800 | 1.2 | 710 | 180 | 190 | 400 | 22 | 310 | 180 | 350 | 420 | 150 | 755 | 320 | 130 | 325 | 170 | 220 | 14 | 120 |
| YWZ13-400/E80 | Ed80/6 | 630-1250 | 130 | ||||||||||||||||||
| YWZ13-400/E121 | Ed121/6 | 1000-2000 | 700 | 240 | 820 | 150 | |||||||||||||||
| YWZ13-500/E80 | Ed80/6 | 800-1600 | 1.2 | 810 | 200 | 240 | 500 | 22 | 380 | 200 | 405 | 535 | 205 | 880 | 400 | 150 | 380 | 180 | 280 | 16 | 220 |
| YWZ13-500/E121 | Ed121/6 | 1250-2500 | 800 | 900 | |||||||||||||||||
| YWZ13-500/E201 | Ed201/6 | 2000-4000 | |||||||||||||||||||
| YWZ13-600/E121 | Ed121/6 | 1800-2800 | 1.3 | 925 | 240 | 240 | 600 | 26 | 470 | 220 | 500 | 600 | 240 | 1080 | 475 | 170 | 475 | 185 | 340 | 20 | 305 |
| YWZ13-600/E201 | Ed201/6 | 2500-4500 | |||||||||||||||||||
| YWZ13-600/E301 | Ed301/6 | 4000-6500 | |||||||||||||||||||
| YWZ13-700/E201 | Ed201/6 | 2500-5600 | 1.3 | 980 | 280 | 240 | 700 | 34 | 530 | 270 | 570 | 650 | 300 | 1290 | 550 | 200 | 540 | 220 | 380 | 25 | 425 |
| YWZ13-700/E301 | Ed301/6 | 4000-8000 | |||||||||||||||||||
| YWZ13-800/E301 | Ed301/12 | 12500 | 2.0 | 1230 | 320 | 240 | 800 | 34 | 600 | 310 | 670 | 830 | 310 | 1430 | 600 | 240 | 620 | 240 | 420 | 34 | 545 |
Napomena: 1. Ako je veličina za ugradnju veličina u zagradama, navedite je prilikom naručivanja.
2. Specifični model, struktura i vanjske dimenzije su podložni promjenama.
Operativne preporuke
Redovno provjeravajte zazor papuče kako biste održali simetrično otvaranje.
Pregledajte stanje podmazivanja osovine za vrijeme planiranih isključivanja.
Pratite trošenje površine bubnja kako biste izbjegli gubitak kontakta.
Zamijenite frikcione obloge u kompletnim usklađenim setovima.
FAQ
P: Šta znači "ugrađeno" u industrijskom dizajnu bubanj kočnica?
O: Odnosi se na integraciju komponenti za aktiviranje, prijenos i kočenje u jednu tvornički{0}}sastavljenu jedinicu, smanjujući odvojene radove na instalaciji i podešavanju.
P: Kako se bira veličina kočnice za industrijsku primjenu?
O: Odabir je određen potrebnim kočionim momentom, prečnikom bubnja, brzinom rotacije, inercijskim opterećenjem i radnom frekvencijom, a ne samo snagom opreme.
P: Da li se ugrađene doboš kočnice mogu naknadno ugraditi na postojeću opremu?
O: Da. Postojeće montažne dimenzije, veličina bubnja, prostor aktuatora i radni uvjeti se procjenjuju kako bi se utvrdila kompatibilnost.
P: Kako stanje površine bubnja utiče na konzistentnost kočenja?
O: Prekomjerno zarezivanje, trošenje konusa ili termalne mrlje smanjuju stvarnu kontaktnu površinu obloge i mogu povećati učestalost podešavanja otpuštanja.
P: Šta uzrokuje neravnomjerno trošenje cipela?
O: Tipični uzroci uključuju neusklađenost, nejednak zazor, istrošene osovine, ispadanje bubnja ili netačne postavke hoda aktuatora.
