Industrijske hidraulične kočnice (SBD-C serija) su teški-kočioni sistemi{2}}sigurni od kvara dizajnirani za zaustavljanje u slučaju nužde pri malim brzinama i sigurnosnu zaštitu. Proizvedeno u strogom skladu sa standardom JB/T 10917-2008.
Osnovni radni mehanizam
Fail-Siguran normalno zatvoren dizajn:Sila kočenja se kontinuirano primjenjuje pomoću posebno dizajnirane disk opruge visokog{0}}zamora. Sistem podrazumevano postavlja sigurno zaključano stanje kako bi se sprečilo mehaničko ispuštanje ili klizanje.
Hidraulično otpuštanje:Tokom redovnog rada, hidraulički sistem obezbjeđuje konstantan pritisak za sabijanje disk opruge, uvlačeći tarne jastučiće za čisto,{0}}otpuštanje bez povlačenja.
Trenutni hitni odgovor:Ako hidraulički sistem doživi gubitak pritiska, nestanak struje ili zaustavljanje u nuždi, disk opruga trenutno oslobađa svoju uskladištenu energiju. Ovo prisiljava kočione pločice da čvrsto stežu kočioni disk, postižući sigurno-zaustavljanje.
Ključne karakteristike
Fail{0}}sigurni dizajn se automatski uključuje pri gubitku pritiska.
Visoka sila kočenja do 306 kN za teška{1}}osovina.
Disk opruga osigurava stabilno i konzistentno kočenje.
Hidraulički pritisak se koristi samo za oslobađanje, uštedu energije.
Podržava velike kočione diskove veće ili jednake 1800 mm.
SBD-Sigurnosna kočnica serije C

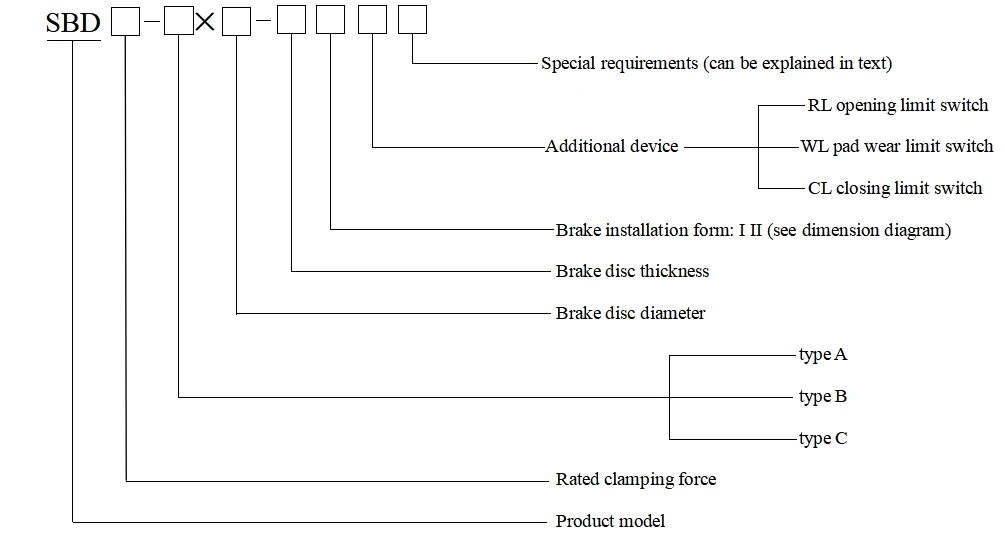

Model Značenje

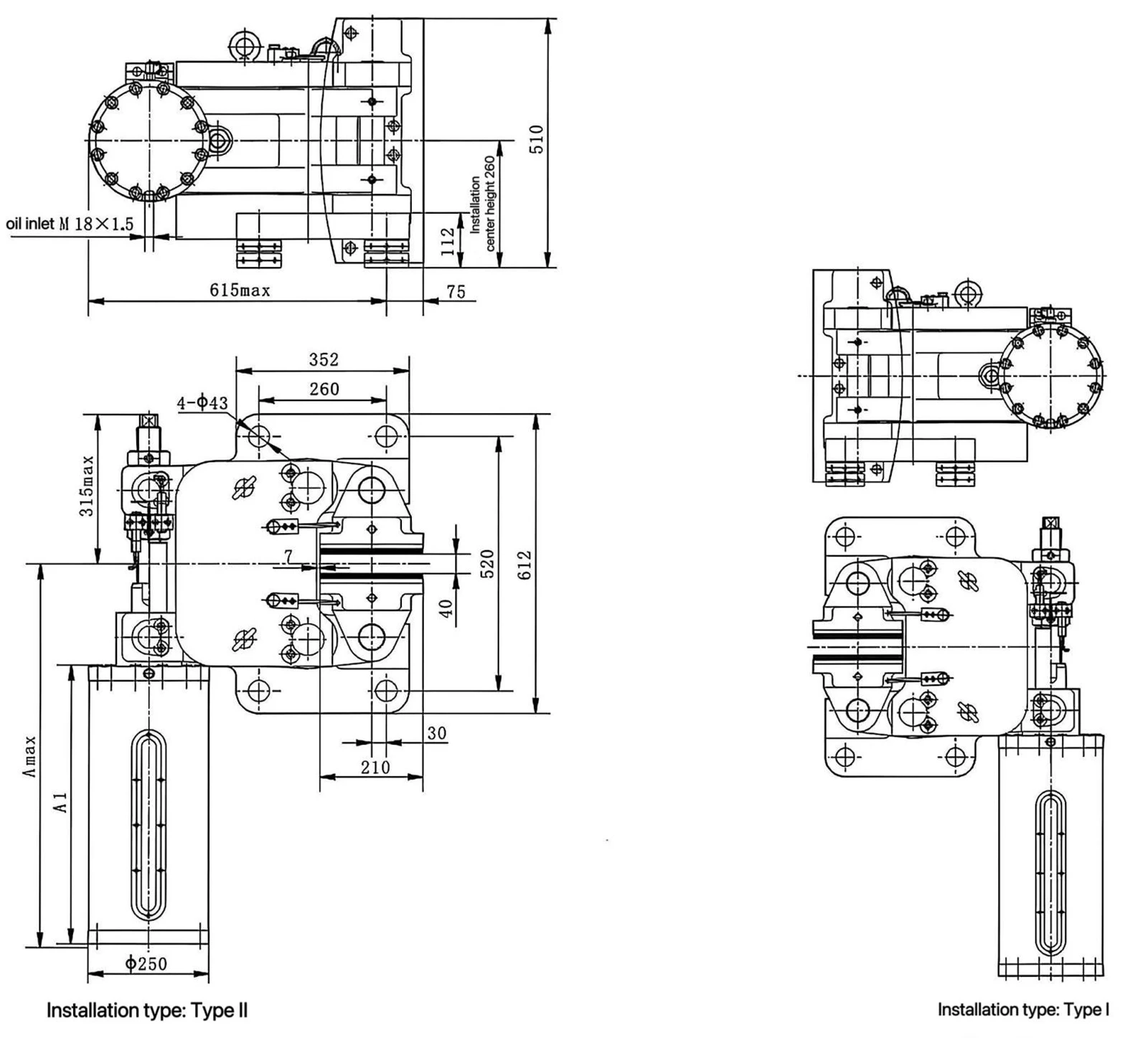

Izgled i ugradne dimenzije

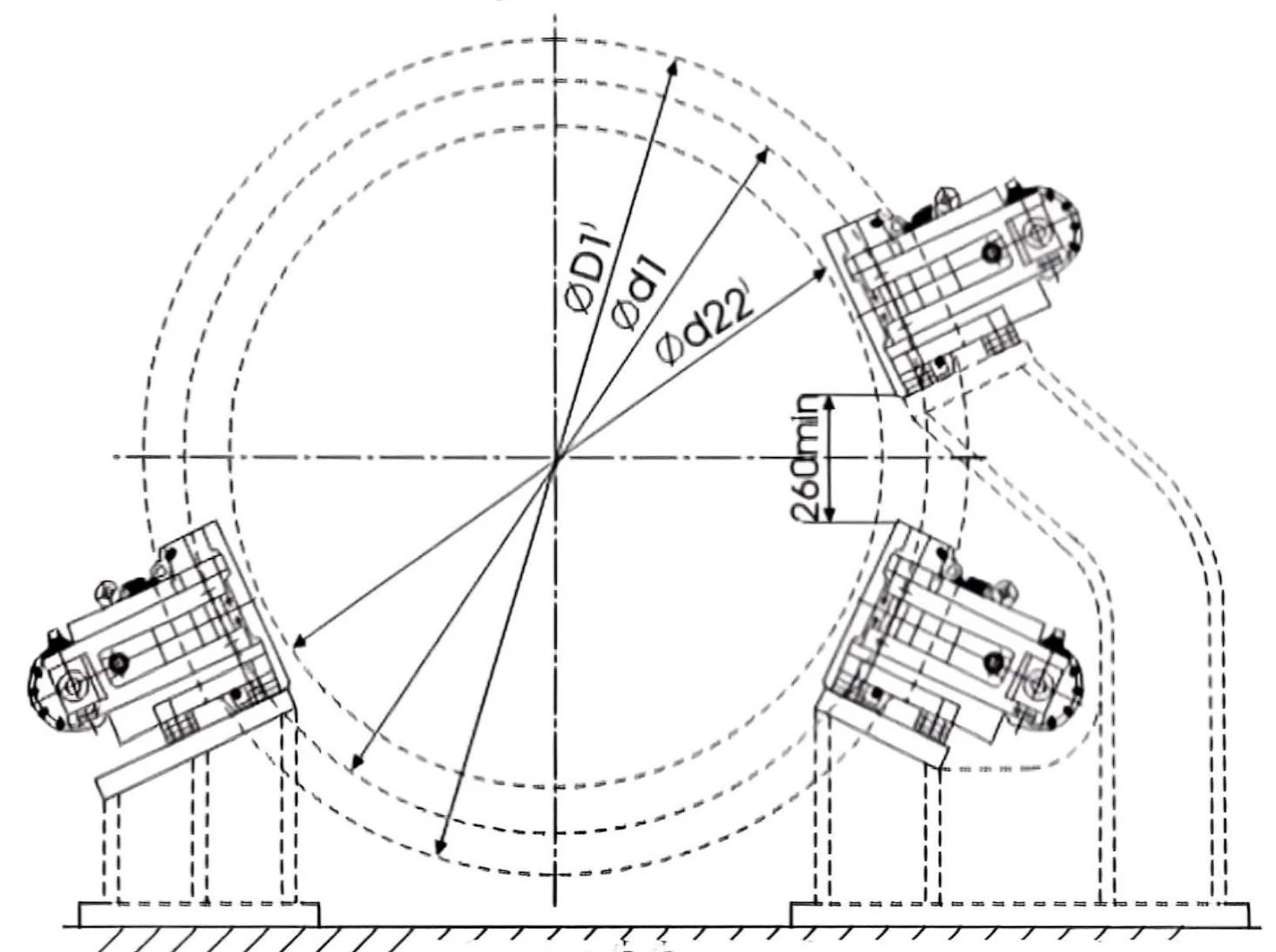

Instalacioni dijagram
Moment kočenja: M=μ × d1 × F (Nm)
U formuli: μ - vrijednost proračuna koeficijenta trenja μ=0.35
d1- Izračunajte prečnik trenja diska kočnice, d1=D-220 (mm)
F{0}}ukupna sila stezanja pri kočenju (KN)
Napomena: 1) D-prečnik kočionog diska D veći ili jednak 1800 (mm)
2) d2- Maksimalni dozvoljeni spoljni prečnik bubnja ili priključne glavčine, d2=D-500(mm)
Tablica veličina
| Model | Amax | A1 |
| SBD 250-C | 595 | 378 |
| SBD 365-C | 790 | 570 |
| SBD 425-C | 790 | 570 |
Parametri podataka o sigurnosnim kočnicama serije SBD
| Model proizvoda | Nazivna sila stezanja | Sila kočenja | Jednostrani rastojanje pločica | Radni pritisak cilindra ulja | Zapremina ulja za otvaranje cilindra za ulje | Težina |
| SBD250-C | 250 | 180 | 1-2 | 8 | 275 | 660 |
| SBD365-C | 365 | 262 | 1-2 | 8 | 275 | 720 |
| SBD425-C | 425 | 306 | 1-2 | 9.5 | 275 | 730 |
Napomena: 1)Sigurnosne kočnice serije SBD250-C, SBD365-C i SBD425-C su originalni modeli sigurnosnih kočnica serije SBB250, SBB365 i SBB425. 2) Koeficijent trenja=0.35
Primarne aplikacije
Naše industrijske hidraulične kočnice su napravljene za zadržavanje kritičnog momenta-i zaustavljanje u slučaju nužde u okruženjima sa visokim{1}}namjenama:
Lučke i pomorske mašine:Kontejnerske dizalice-do-Shore (STS), portalne dizalice sa gumenim gumama (RTG) i istovarivači za rasuti teret.
Rudarstvo i rukovanje velikim količinama:Teška{0}}rudnička dizalica, kosi liftovi visokih peći i kopneni transporteri velikog{1}}kapaciteta.
Metalurgija i teška dizanja:Željezarske dizalice lopatice, mostne dizalice i industrijske žičare.
Vetroenergetska infrastruktura:Sistemi kočnica visokog-momenta skretanja i zadržavanja rotora za više-megavatne turbine.
Zašto nam verujete
Ubaci-Kompatibilnost zamjene:Potpuna tehnička transparentnost za direktnu zamjenu zastarjelih modela SBB serije, eliminišući zastoje u inženjeringu tokom rekonstrukcije sistema.
Potpuna podrška za dokumentaciju:Na zahtev, obezbeđujemo 2D AutoCAD rasporede, 3D STEP fajlove, sertifikate o ispitivanju glodanja (MTC) i prilagođene listove za procenu obrtnog momenta.
Usklađenost sa propisima:Izgrađen prema ISO9001 sistemima upravljanja kvalitetom, bez napora ispunjava stroge provjere sigurnosti-industrije na-lokaciji.
Certificiran ISO 9001:2015 Sistem upravljanja kvalitetom
FAQ
P: Koja je glavna razlika između SBD-C serije i starije SBB serije?
O: SBD-C je naša nadograđena generacija. Ima poboljšane zaptivke i optimizovanu geometriju disk opruge za duži vijek trajanja, uz održavanje 100% identičnih instalacionih dimenzija za besprijekornu zamjenu-zastarjelih SBB modela.
P: Šta se dešava ako naše postrojenje doživi iznenadni nestanak struje ili curenje hidraulike?
O: Kočnica se momentalno aktivira. Koristi-siguran, normalno zatvoren dizajn. Kada hidraulički pritisak padne ispod praga, pred-napunjene mehaničke disk opruge automatski oslobađaju energiju za stezanje diska i sprječavanje pada opterećenja.
P: Mogu li se ove kočnice prilagoditi za vanjska ili visoko korozivna morska okruženja?
O: Da. Za lučke dizalice (STS/RTG) i brodska vitla, nudimo prilagođene opcije uključujući morske-protivkorozivne premaze (C4/C5 visoke-anti-premaze), hardver od nehrđajućeg čelika i specijaliziranu zaštitu kućišta.
P: Da li pružate 3D CAD datoteke i verifikaciju proračuna za projektni inženjering?
O: Da. Pružamo 2D AutoCAD rasporede, 3D STEP/IGS datoteke i službene tablice za proračun obrtnog momenta na osnovu vašeg specifičnog prečnika diska i potrebnog sigurnosnog faktora za ubrzanje vašeg ciklusa dizajna.
P: Koje habajuće dijelove trebamo nabaviti i koje je tipično vrijeme isporuke?
O: Primarni habajući dijelovi su tarne pločice kočnica i hidraulički kompleti zaptivki. Održavamo standardne zalihe ovih komponenti za 48-satnu otpremu kako bismo smanjili vrijeme zastoja u održavanju vašeg objekta.
